دما چگونه بر عملکرد دیودهای شاتکی با راندمان بالا SOD - 123 تأثیر می‌گذارد؟ - وبلاگ

دما یک عامل محیطی حیاتی است که عملکرد قطعات الکترونیکی را به طور قابل توجهی تحت تاثیر قرار می دهد و دیودهای شاتکی با کارایی بالا DIODE SOD - 123 نیز از این قاعده مستثنی نیستند. ما به عنوان تامین کننده اختصاصی این دیودهای با کیفیت بالا، دانش و درک عمیقی در مورد اینکه چگونه تغییرات دما می تواند بر عملکرد آنها تأثیر بگذارد، داریم. این وبلاگ رابطه بین دما و عملکرد DIODE SOD - 123 دیودهای شاتکی با کارایی بالا را بررسی می کند و بینش های ارزشمندی را برای علاقه مندان فنی و مشتریان بالقوه ارائه می دهد.

1. اصول عملیاتی دیود SOD - 123 دیود شاتکی با راندمان بالا

قبل از پرداختن به تاثیر دما، ضروری است که اصول عملیاتی دیود SOD - 123 دیود شاتکی با کارایی بالا را درک کنید. بر خلاف دیودهای اتصال PN معمولی، دیودهای شاتکی از اتصال یک فلز و یک نیمه هادی تشکیل می شوند. این اتصال فلز - نیمه هادی چندین ویژگی منحصر به فرد از جمله افت ولتاژ رو به جلو کم، سرعت سوئیچینگ سریع و قابلیت حمل جریان نسبتاً بالا را به همراه دارد.

افت ولتاژ رو به جلو کم دیودهای شاتکی یک مزیت کلیدی است، زیرا اتلاف توان را کاهش می دهد و کارایی انرژی را در مدارهای الکترونیکی بهبود می بخشد. علاوه بر این، سرعت سوئیچینگ سریع آنها، آنها را برای کاربردهای فرکانس بالا، مانند منابع تغذیه سوئیچینگ، مدارهای RF و تصحیح سیگنال با سرعت بالا، مناسب می کند. بسته SOD - 123 این دیودها یک فرم فشرده و قابل نصب روی سطح را ارائه می دهد که برای طراحی های PCB مدرن با فضای محدود ایده آل است.

2. تاثیر دما بر افت ولتاژ جلو

یکی از مهم ترین پارامترهای عملکردی که تحت تأثیر دما قرار می گیرد، افت ولتاژ رو به جلو ((V_F)) دیود SOD - 123 دیودهای شاتکی با کارایی بالا است. به طور کلی، افت ولتاژ رو به جلو دیود شاتکی با افزایش دما کاهش می یابد. این به دلیل افزایش تعداد حامل های بار (الکترون ها و سوراخ ها) در مواد نیمه هادی با افزایش دما است.

رابطه بین افت ولتاژ پیشرو و دما را می توان با معادله زیر تقریب زد:

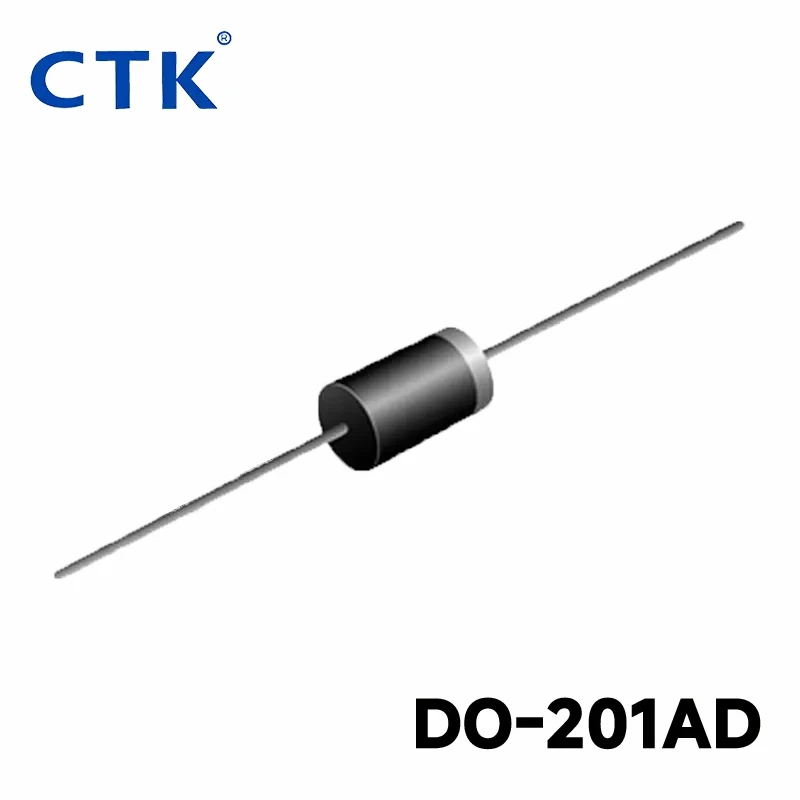

DO-201AD Schottky Diodes SOD-523 Plastic-Encapsulate Schottky Diodes

(\Delta V_F=\frac{\partial V_F}{\partial T}\Delta T)

که در آن (\Delta V_F) تغییر افت ولتاژ رو به جلو، (\frac{\partial V_F}{\partial T}) ضریب دمایی افت ولتاژ رو به جلو، و (\Delta T) تغییر دما است.

برای دیودهای شاتکی، ضریب دمایی افت ولتاژ رو به جلو معمولاً منفی است، به این معنی که (V_F) با افزایش دما کاهش می‌یابد. کاهش (V_F) در دماهای بالاتر می تواند منجر به کاهش اتلاف توان در دیود شود که از نظر بازده انرژی مفید است. با این حال، در طراحی مدار نیز باید به دقت در نظر گرفته شود، زیرا تغییرات قابل توجه در (V_F) می تواند بر شرایط بایاس و عملکرد سایر اجزای مدار تأثیر بگذارد.

3. اثر دما بر جریان اشباع معکوس

جریان اشباع معکوس ((I_S)) پارامتر مهم دیگری است که تحت تاثیر دما قرار می گیرد. جریان اشباع معکوس یک دیود شاتکی جریان کمی است که در جهت معکوس - بایاس جریان دارد. برای دیودهای شاتکی با راندمان بالا DIODE SOD - 123، جریان اشباع معکوس به طور تصاعدی با دما افزایش می یابد.

رابطه بین جریان اشباع معکوس و دما را می توان با معادله زیر توصیف کرد:

(I_S(T_2) = I_S(T_1)2^{\frac{T_2 - T_1}{10}})

که در آن (I_S(T_1)) و (I_S(T_2)) به ترتیب جریان های اشباع معکوس در دماهای (T_1) و (T_2) هستند.

افزایش جریان اشباع معکوس با دما می تواند پیامدهای مختلفی داشته باشد. در کاربردهایی که نشتی معکوس کم حیاتی است، مانند دستگاه های با باتری یا مدارهای امپدانس بالا، افزایش جریان معکوس در دماهای بالاتر می تواند منجر به افزایش مصرف انرژی و کاهش عمر باتری شود. علاوه بر این، جریان معکوس بیش از حد می تواند باعث فرار حرارتی در موارد شدید شود، جایی که جریان افزایش یافته منجر به اتلاف توان بیشتر می شود، که به نوبه خود دما را بیشتر می کند و یک حلقه بازخورد مثبت ایجاد می کند که در نهایت می تواند به دیود آسیب برساند.

4. دما و عملکرد سوئیچینگ

عملکرد سوئیچینگ دیودهای شاتکی با راندمان بالا DIODE SOD - 123 نیز تحت تأثیر دما است. دیودهای شاتکی به دلیل سرعت سوئیچینگ سریع خود شناخته می شوند که عمدتاً به عدم وجود بار ذخیره شده در ناحیه تخلیه در مقایسه با دیودهای اتصال PN نسبت داده می شود.

با این حال، با افزایش دما، تحرک حامل های بار در مواد نیمه هادی تغییر می کند. دماهای بالاتر معمولاً منجر به کاهش تحرک حامل می شود که می تواند بر زمان سوئیچینگ دیود تأثیر بگذارد. به طور خاص، زمان بازیابی معکوس ((t_{rr})) دیود ممکن است کمی با دما افزایش یابد. اگرچه این افزایش معمولاً به اندازه دیودهای اتصال PN قابل توجه نیست، اما همچنان می تواند در برنامه های فرکانس بالا که در آن سوئیچینگ سریع بسیار مهم است، تأثیر بگذارد.

5. مقاومت حرارتی و اتلاف حرارت

مقاومت حرارتی ((R_{\theta JA})) یک پارامتر مهم برای دیود SOD - 123 دیود شاتکی با کارایی بالا است. این نشان دهنده توانایی دیود برای انتقال گرما از محل اتصال خود به محیط است. مقاومت حرارتی کمتر به معنای اتلاف حرارت بهتر است که برای حفظ عملکرد دیود در محدوده دمایی مشخص شده ضروری است.

اتلاف توان ((P_D)) در دیود به افت ولتاژ رو به جلو و جریان رو به جلو ((I_F)) با معادله (P_D = V_F\ برابر I_F) مربوط می شود. با افزایش دما، اتلاف توان در دیود ممکن است به دلیل تغییرات (V_F) و (I_F) تغییر کند. برای جلوگیری از گرمای بیش از حد و اطمینان از عملکرد قابل اطمینان، ممکن است به تکنیک‌های گرمایش مناسب نیاز باشد، به ویژه در کاربردهای با توان بالا.

6. مقایسه با سایر بسته های دیود شاتکی

در حالی که دیودهای شاتکی با کارایی بالا DIODE SOD - 123 ویژگی های منحصر به فرد خود را دارند، مقایسه آنها با سایر بسته های دیود شاتکی نیز مفید است. به عنوان مثال،SMA Schottky Diodes for Surface - Mount Applicationsاندازه بسته‌بندی بزرگ‌تر و قابلیت‌های انتقال قدرت بالاتر را ارائه می‌دهد که ممکن است برای برنامه‌هایی با نیازهای فعلی بالاتر مناسب‌تر باشد.SOT - 323 پلاستیک - دیودهای شاتکی را کپسوله کنیدیک فاکتور فرم حتی فشرده تر را ارائه می دهد که برای طرح های دارای فضای محدود ایده آل است.دیودهای شاتکی DO - 201ADمعمولاً در برنامه های یکسوسازی با توان بالا استفاده می شوند، در حالی کهSOD - 523 پلاستیک - دیودهای شاتکی را کپسوله کنیدبرای کاربردهای کم توان و چگالی بالا مناسب هستند.دیودهای شاتکی TO - 220ABاغلب در کاربردهایی که نیاز به اتلاف گرمای کارآمد دارند استفاده می شود.

عملکرد دمایی این بسته های مختلف نیز می تواند متفاوت باشد. بسته‌های بزرگ‌تر معمولاً قابلیت‌های اتلاف حرارت بهتری دارند که می‌تواند به حفظ عملکرد پایدارتر در دماهای بالاتر کمک کند. با این حال، بسته های کوچکتر ممکن است به دلیل محدود بودن ناحیه اتلاف حرارت، نسبت به تغییرات دما حساس تر باشند.

7. ملاحظات کاربردی

هنگام استفاده از دیودهای شاتکی با راندمان بالا DIODE SOD - 123 در کاربردهای مختلف، در نظر گرفتن دما بسیار مهم است. در محیط‌های با دمای بالا، مانند محفظه‌های موتور خودرو یا سیستم‌های کنترل صنعتی، اقدامات خنک‌کننده مناسب باید برای اطمینان از عملکرد قابل اعتماد دیودها انجام شود. این ممکن است شامل استفاده از سینک های حرارتی، فن ها یا سایر وسایل خنک کننده باشد.

علاوه بر این، طراحان مدار باید در هنگام طراحی مدار، تغییرات وابسته به دما در پارامترهای دیود را در نظر بگیرند. به عنوان مثال، اگر افت ولتاژ رو به جلو به طور قابل توجهی با دما تغییر کند، ولتاژ بایاس مدار ممکن است نیاز به تنظیم متناسب داشته باشد تا عملکرد مورد نظر حفظ شود.

8. نتیجه گیری و دعوت برای خرید

در نتیجه، دما تأثیر عمیقی بر عملکرد دیود SOD - 123 دیود شاتکی با کارایی بالا دارد. افت ولتاژ رو به جلو، جریان اشباع معکوس، عملکرد سوئیچینگ و ویژگی های حرارتی این دیودها همگی تحت تأثیر تغییرات دما هستند. ما به عنوان یک تامین کننده حرفه ای دیودهای شاتکی با راندمان بالا DIODE SOD - 123، متعهد به ارائه محصولات با کیفیت بالا هستیم که می توانند طیف گسترده ای از شرایط دما را تحمل کنند.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد دیودهای شاتکی دیود SOD - 123 با کارایی بالا یا سایر محصولات دیود شاتکی هستید، از شما استقبال می کنیم تا برای بحث و گفتگوی دقیق و مذاکره خرید با ما تماس بگیرید. تیم کارشناسان ما آماده ارائه مشاوره حرفه ای و راه حل های متناسب با نیازهای کاربردی خاص شما هستند.
